FANUC系統如何與機床通過以太網通信設定 隨著科技的發展，以太網的功能也越來越強大，對于目前已經在市場上流行的系統基本都支持以太網的功能，今天就來說說如何通過以太網進行機床與系統的聯機。 對于FANUC系統來說，電腦與系統進行聯機時需要兩方面的設定，需要將電腦和系統設定在一個網段中。

一、電腦端設定

右鍵點擊桌面上的[網上鄰居]，然后選擇[屬性]。就可以看到一個文件夾[網絡和撥號連 接]。

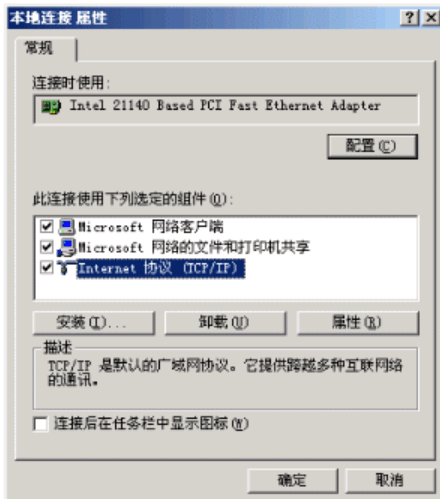

2 右鍵點擊[本地連接]，選擇[屬性]?？梢钥吹絒本地連接屬性]

3 在列表框中選擇 [Internet 協議 TCP/IP] ，且按下[屬性]。

4 [Internet 協議 (TCP/IP) 屬性] 將會顯示， 請記下”IP地址”和”子網掩碼”的值。

5 按下[取消]關閉對話窗口。（不需要一定改變?nèi)魏雾?xiàng)目）

當計算機不是經常連接到局域網上時

首先安裝以太網適配器（附加板或PCMCIA卡）如果有問題查看以太網硬件參考書。 如上查看 [Internet 協議 (TCP/IP) 屬性] 設定如下值 IP 地址: 192.168.1.2 子網掩碼: 255.255.255.0 按下[取消]關閉對話窗口。 二、NC測設定 在MDI方式按下 [SYSTEM]鍵，然后多次按下[>]軟鍵。在軟鍵菜單上可以看到 [COMMON],[FOCAS2],[OPRT]。 按下軟鍵[COMMON]，顯示確認 [內嵌】裝置有效。如果顯示[EMBEDDED]，按[OPRT]→[EMB/PCMCIA]→[EXECUTE]。必須變?yōu)閇 EMB ]裝置有效。

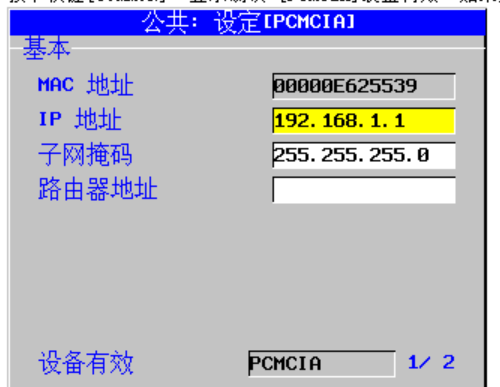

如下步驟進行CNC的初始設定。 IP 地址: 192.168.1.1 子網掩碼: 255.255.255.0 – 如果通常你的PC不連接LAN，這時可以設定 “192.168.1.xxx” 作為IP地址。如果正確就不需要改變顯示畫面的任何設定。 – 如果通常你的PC機連接LAN，需要根據PC機的IP地址改變NC的IP地址設定。 子網掩碼NC設定和PC機相同。 在子網掩碼設定”255″的位置，NC和PC機設定相同的IP地址值。在子網掩碼是”0″的位置，NC的IP地址可以設定任意值。（但是這個值與PC機的設定值不同。） 例如) PC機的IP地址為”190.0.3.1″ ，子網掩碼地址為”255.255.0.0″ 。 NC設定 IP 地址: 190.0.3.2 <- 你可以在 190.0.xxx.ooo 中設定其他任何值(但是不可設定 xxx.ooo=3.1） 子網掩碼: 255.255.0.0 按[FOCAS2] 軟鍵顯示下列畫面。

設置口令編號：8193

UDP 8192

時間間隔：10

當經過以上設定完成后，可以通過在電腦上運行ping 192.168.1.1(機床IP地址)，檢查是否能夠ping 通，。
