操作電壓范圍

額定電壓 90 % ~ 110 %

電源消耗功率

? 主機功率為 6 W，有 4 通道及 8 通道供選擇

? 測量擴展模塊 ( 最多可接 7 組 ) 功率為 5 W

? 測量擴展模塊 DTMN02-N 系列功率則為 3 W

? I/O 擴展模塊 ( 最多可接 8 組 ) 功率為 3W

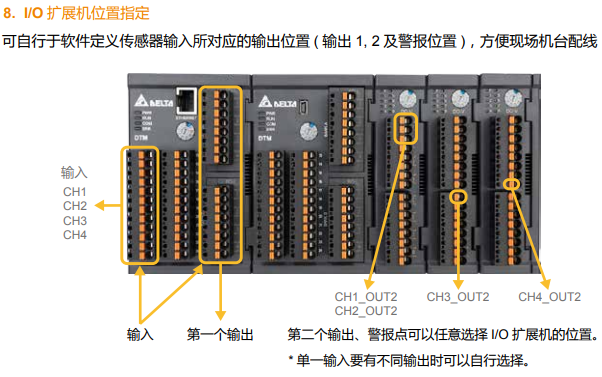

機種安裝方式

請依照此順序進行安裝：

(1) 主機；(2) 測量擴展模塊 ( 最多 7 臺 )；(3)  I/O 擴展模塊 ( 最多 8 臺 )。

使用測量擴展模塊 DTMN02-x 系列時，務必先安裝 DTMN08 或 DTMN04 后再安裝

DTMN02-x。

每個 DTM 群組只能加裝 1 臺 DTMN02-x 測量擴展模塊。

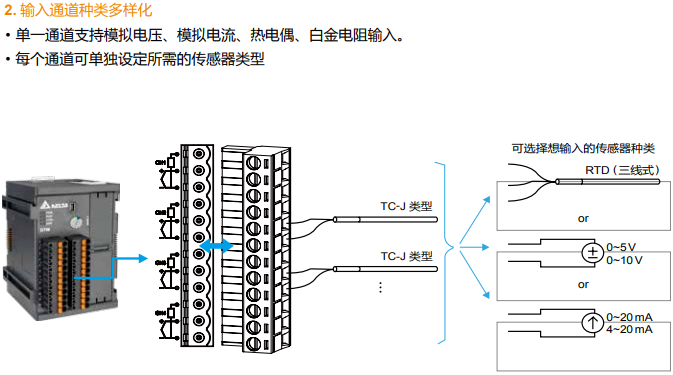

輸入傳感器支持

熱電偶對：K, J, T, E, N, R, S, B, L, U, TXK

白金測溫電阻：Pt100、JPt100、Ni120、Cu50

模擬輸入：0 ~ 10 V，0 ~ 5 V，0 ~ 50 mV，0 ~ 20 mA， 4 ~ 20 mA

采樣頻率

0.1 秒 / 所有 8 組輸入

控制方法

PID、PID 可編程、ON / OFF、手動

輸出配件種類

繼電器輸出為單刀單閘、額定最大負載為 AC 250 V、2 A 電阻性負載

電壓脈沖輸出為 DC 12 V ± 10 %、額定最大輸出電流 20 mA

模擬電流輸出 4 ~ 20 mA（負載阻抗需≦ 500 Ω）

模擬電壓輸出 0 ~ 10 V（負載阻抗需≧ 1,000 Ω）

輸入配件種類

請依照需求自行選配電流互感器 ( 簡稱 CT)，選購型號如下：

(1) 30A CT 型號：DT3-CT30A；(2) 100A CT 型號：DT3-CT100A。分辨率皆為 0.1 A

輸出功能（選配）

三種模式：控制輸出、警報輸出、比例輸出（需搭配選購的輸出機種）

警報功能（選配）

13 種警報模式供選擇（需搭配選購的輸出機種）

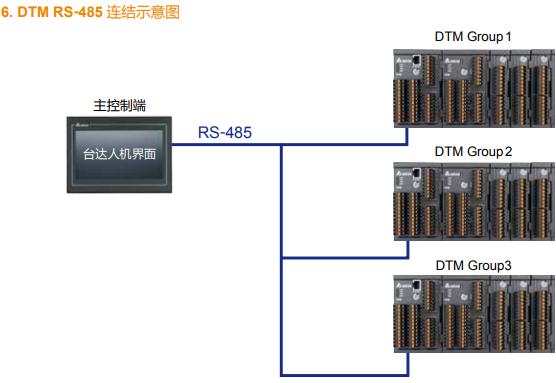

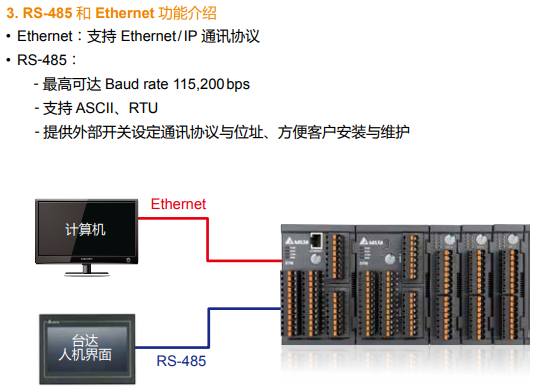

通訊功能

RS-485 指撥鍵：支持鮑率 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps Ethernet RJ45 連接端口：支持 10/100 Mbps、MDI/MDI-X 自動檢測、RJ45 接頭Mini USB 連接端口：支持 USB 2.0 Full Speed，只限于主機可對外部通訊

通訊協議

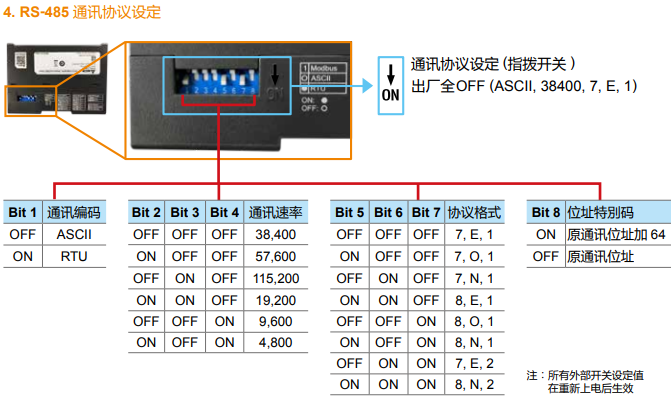

RS-485 指撥鍵：采用 Modbus 通訊協議，支持 RTU / ASCII 通訊格式

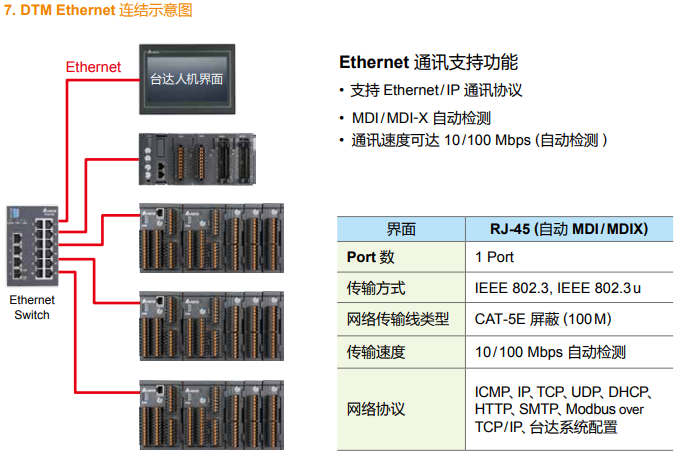

Ethernet RJ45：采用 Modbus TCP 及 Ethernet / IP 通訊協議，IEEE802.3、IEEE802.3u 傳輸方式

Mini USB 連接端口：采用 USB 2.0 的通訊規范

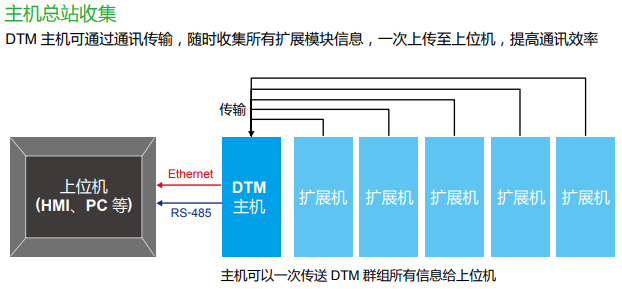

內部連接功能

提供內部連接端子，經由端子傳送 24 V 電源及通信信號

耐震動

10 ~ 55 Hz 10 m / s2，3 軸 6 方向各 3 次

耐沖擊

最大 300 m / s2 ， 3 軸 6 方向各 3 次

操作環境溫度

0° C ~ + 50° C

存放環境溫度

- 20° C ~ + 65° C

操作高度

低于海拔 2,000 公尺

操作環境濕度

35 % ~ 85 % RH（無結露）

白金測溫電阻 : ±(0.2 % FS / +1°C)

模擬輸入精度

0 ~ 5 VDC: ±(0.3 % of reading / +0.03 V)

0 ~ 10 VDC: ±(0.3 % of reading / +0.03 V)

0 ~ 20 mA: ±(0.3 % of reading / +0.05 mA

4 ~ 20 mA: ±(0.3 % of reading / +0.04 mA)

0 ~ 50 mV: ±(0.3 % of reading / +0.1 mV)

CT 輸入精度

CT 輸入: ±(5 % FS)

操作電壓范圍

額定電壓 90 % ~ 110 %

電源消耗功率

I/O 擴展模塊 ( 最多可接 8 組) 功率為 3W

請依此順序進行安裝：主機、測量擴展機、I/O 擴展模塊

控制方法

PID、PID 可編程、ON / OFF、手動

輸出配件種類

繼電器輸出為單刀單閘、額定最大負載為 AC 250 V、2 A 電阻性負載

電壓脈沖輸出為 DC 12 V ± 10 %、額定最大輸出電流 20 mA

模擬電流輸出 4~20 mA（負載阻抗需≦ 500 Ω）

模擬電壓輸出 0~10 V（負載阻抗需≧ 1,000 Ω）

輸入配件種類

請依照需求自行選配電流互感器 ( 簡稱 CT)，選購型號如下：

(1) 30A CT 型號：DT3-CT30A；(2) 100A CT 型號：DT3-CT100A。分辨率皆為 0.1A

輸出功能（選配）

三種模式：控制輸出、警報輸出、比例輸出（需搭配選購的對應機種）

警報功能（選配）

13 種警報模式供選擇（需搭配選購的對應機種）

通訊功能

RS-485，支持鮑率 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 bps

通訊協議

采用 Modbus 通訊協議，支持 RTU / ASCII 通訊格式

內部連接功能

提供內部連接端子，經由端子傳送 24 V 電源及通信信號

耐震動

10 ~ 55 Hz, 10 m / s2 ，3 軸方向 10 分鐘

耐沖擊

最大 300 m / s2 ，3 軸 6 方向各 3 次

操作環境溫度

0° C ~ + 50° C

存放環境溫度

- 20° C ~ + 65° C

操作高度

低于海拔 2,000 公尺

操作環境濕度

35 % ~ 85 % RH（無結露）

污染等級

2
