VT240S系列明電舍變頻器

產品編號:VT240S-□□□□ 400V系列

高功能通用變頻器THYFREC VT240S, 內置6種控制模式的新世代全球型變頻器。

在線咨詢 全國熱線
400 110 0223
產品特色

可廣泛適用于風扇/水泵等需要節約能源運行的環境,以及要求高精度/高響應的鋼鐵產線。作為全球通用型變頻器具有可以顯示8國語言的LCD面板,世界通用電壓。 具有6種控制模式可控制感應電機與PM電機。 此外標準配備內置式PLC(可編程控制器)。可以降低變頻器外部時序電路與控制器的負載。 200V系: 0.7-90kW的16個機種,400V系: 0.7-475 kW的24各機種產品系列化。

  • 一臺內置6種功能的綜合一體變頻器

  • 內置式PLC裝載

  • 全球?qū)?yīng)

  • 環保

明電舍變頻器

明電舍變頻器

明電舍變頻器

明電舍變頻器

明電舍變頻器




明電舍變頻器

明電舍變頻器

產品選型

適用電機0.4~475kW
最大連續額定電流200V系:5.0-328A
400 V系:2.5-870A
過載耐量120% 1分、150% 1分

本表格沒有記載的規格,歡迎您隨時與我們聯系

控制模式

內置6種控制模式,既可驅動感應電機,也可以驅動永磁同步(PM)電機。

V/f(恒轉矩)控制模式

大范圍的變速運行中保持電機的轉矩恒定。適用與擠出成型機與傳送帶。

V/f(變轉矩)控制方式

適用于風扇、泵等二次方遞減轉矩負載。

帶有傳感器的矢量控制模式

滿足高響應性、高精度、較寬速度控制范圍的需求。適用于膠卷產線、鋼鐵產線的主驅動。

無傳感器矢量控制模式

無速度傳感器通過V/f控制實現高精度的速度控制、轉矩控制。 保證4象限順暢運行。

帶傳感器永磁同步電機控制模式

驅動永磁同步電機實現高效率運行。不僅適用于風扇、泵等二次方遞減轉矩也適用與恒定扭矩負載,是感應電動機節省大量的能源。

無傳感器永磁同步電機控制模式(注)

無速度傳感器也可以驅動永磁同步電機進行高效率運行。

  • (注):
  • 有關無傳感器PM電機控制模式問題,請與本公司聯系。

全球?qū)?yīng)

規格、通信、面板的顯示語言等可以對應全球各個國家。

  • 滿足UL、cUL的基準
  • 標準裝備RS422/485串行端口。協議為本公司原創并支持對應Modbus-RTU。
  • 對應PROFIBUS-DP,DeviceNet,CANopen,CC-Link等主要網絡。(選項)(注)
  • LCD面板操作可以顯示英文/西班牙文/意大利文/德文/法文/中文/俄羅斯文/保加利亞文8個國家的語言。
  • 輸入電壓為200V系:200 0240V(011L以下),400V系:380 0480V對應。
  • (注):
  • PROFIBUS-DP為PROFIBUSUserOrganization的注冊商標。
    DeviceNet是米國ODVA的注冊商標。
    CC-Link是美國與日本的三菱電機(株)的注冊商標。

一覽表

對各系列電機的電壓及容量范圍一目了然的一覽表。

交流電機驅動

分類機型電壓輸出
明電舍VT240S系列(圖1)
低壓電機驅動高功能通用THYFREC VT240S200V/400V系明電舍VT240S系列(圖2)
電梯用THYFREC VT800明電舍VT240S系列(圖3)
相關產品電源再生轉換器THYFREC CV240S200V/400V系明電舍VT240S系列(圖4)
高壓電機驅動箱形電機用THYFREC VT710S3000V/6000V系明電舍VT240S系列(圖5)
THYFREC VT710P
(帶再生功能)
明電舍VT240S系列(圖6)
THYFREC VT730S明電舍VT240S系列(圖7)
繞組電機用THYFREC CV700SB二次電壓:1570V明電舍VT240S系列(圖8)


產品應用

案例一:行車主鉤案例

將以行車的應用為基礎,以提升功能講解。
       主要涉及VT240S的以下功能:
       本節將分以下功能對應行車的設定,來達成行車的主鉤運行的控制目的。
運行命令設定(上升、下降)
行車的速度設定(多段速的應用)
行車提升機構松抱閘時序控制(外部制動控制)

行車提升機構的防止溜鉤設定(自動轉矩偏置)

明電舍VT240S系列(圖1)

(此圖為雙梁行車)

提升機構由主鉤(50t)和副鉤 (20t)組成,分別由兩臺變頻器控制;
運行命令設定(上升、下降)
運行命令設定控制提升電機的正反轉命令
設定參數如下



明電舍變頻器參數設置

行車速度設定(多段速)
老式的行車多是做高,中,低三個速度來控制行車運行

明電舍變頻器參數

參數

行車提升機構松抱閘時序控制(外部制動控制)

行車的抱閘時序控制功能是行車應用的最基本功能

接線圖

啟用抱閘功能f0=2;如果沒有互鎖需求將f1設為OFF;

行車中一般都會采用DC制動控制,所以設f2=2;

    *啟動時松閘響應設定:明電舍VT240S系列(圖6)

    根據現場情況設定從RUN命令為ON時的松閘時間B46-1;
還有一個比較重要的時間是從抱閘釋放到電機加速的等待時間B46-2;
在此例中我們不做抱閘響應,
B46-5=0.0,該參數不為0.0時將執行抱閘響應功能

*停止時抱閘設定:

    停止時的抱閘等待時間與ZSP的設定有關
合理設定ZSP與抱閘延時B46-3可以很好的完成抱閘過程
同時還應注意DC制動的參數設定

參數序號 設定值出廠值功能
B46-3 1s 0.00s 從RUN指令到抱閘釋放指令的延時
參數 設定值 出廠值功能
C15-4 20%
零速操作水平

抱閘邏輯圖

參數

參數

例子二-恒壓供水

    例子2:將以城市集中供水(或供熱)的恒壓應用為基礎展開。
       主要涉及VT240S的以下功能:
PID控制和多泵控制(正特性)
       本節將以提出要求的方式,逐一對要求進行對應的設定,最后達到恒壓控制的目的

(以后章節可能會省略掉一些基本設定和一些非主要的參數,請應用時根據情況設定)

恒壓供水

模擬量設定PID目標值,與PID反饋值比較來控制加減泵,達到恒壓的目的【PID特性設定】

明電舍VT240S系列(圖11)

設定PID模擬輸入目標值所用的端子;和PID反饋的模擬輸入端子

參數 設定值 出廠值功能
C07-0 22AI1給定目標速度
C07-5 30AI2設定PID反饋值

遠程LCL為OFF有效

當1號泵的輸出達到ULT時,但壓力還沒有達到目標值,也就是PID目標輸入-PID反饋>0時,延時T1 (B44-1)時間開始加載2號泵(加載運行時間最短的泵,如果有幾個泵都還沒有投入運行,并且從開始都沒有運行過,那么最短時間運行泵的投入順序是MPO1-MPO8),如果壓力仍然不夠,則延時T1時間后加載3號泵,依次類推,直到壓力滿足PID目標值。  【加泵控制】

加泵

參數 設定值 功能
C43-5~7 錯誤判斷設定
C44-1 加泵延時
  • 當PID輸出達到ULT(上限)時,并保持T1(B44-1)時間,將運行時間最短的泵投入。

  •  如果仍在ULT以上,則按運行時間最短泵順序投入.

  • 如果所有泵都已經投入,但是PID輸出仍然超出ULT,則將輸出輕微錯誤報警,錯誤的檢測由【C43-5~7】參數來設定

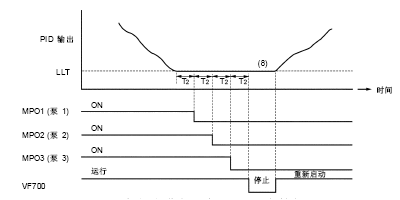

    當PID輸出降到LLT時,壓力值超出PID目標值時,也就是PID目標輸入值-PID反饋值<0時,經過T2(B41-2)延時,按最長運行時間順序?qū)⒈靡粋€(gè)一個地關閉。 【減泵控制】

減泵

參數 設定值 功能
C43-5~7 錯誤判斷設定
C44-2 減泵延時
  •  當PID輸出低于LLT時,延時T2(C44-2)時間,按照最長運行時間順序依次關閉泵。

  •  如果仍在LLT以下,則按運行時間最長的泵順序投入。

  •  如果所有泵都已經投入,但是PID輸出仍然超出LLT,經過C44-2時間將輸出輕微報警

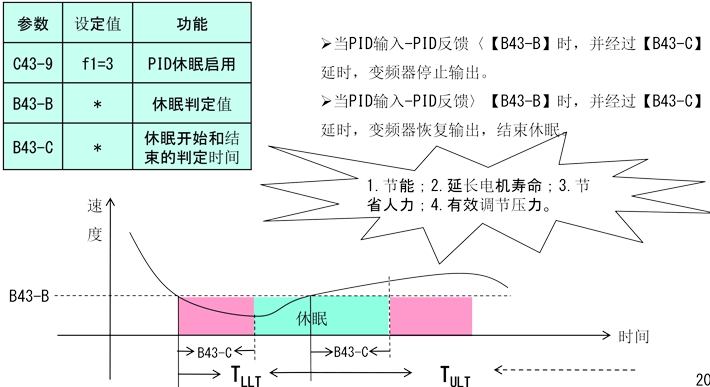

    當PID輸出低于B43-B時,變頻器經過T2(B43-C)時間后關閉輸出,進入休眠狀態;當PID輸出超出B43-B時經過B43-C延時,變頻器從休眠中被喚醒。 【休眠功能】

明電舍VT240S系列(圖15)

  • 最長連續運行時間(B44-3)控制泵的切換

    在加泵控制邏輯圖中可以看到如下的控制邏輯:
如果在T3(B44-3)時間內都沒有泵的啟停操作,則所有泵中運行時間最長的泵4(MPO4)關閉,并在T4(B44-4)后,投入運行時間最短的泵5(MPO5).
如果B44-3的最長運行時間設定為0,則此功能無效。
即使超出最長連續運行時間,變速泵也不會切換。

參數 設定值 出廠值功能
B44-0 3被控制泵的個數
B44-3 8h 最長連續運行時間
B44-4 3s 切換時間
