GCS型低壓抽出式開關柜

產品編號：GCS型

GCS型低壓抽出式開關柜(以下稱裝置)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。

在線咨詢全國熱線
400 110 0223

產品特色

提高轉接件的熱容量，較太幅度的降低自干轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其它單元工作、使故障局限在最小范圍。母線平置式排列使裝置的動、熱穩定性好，能承受80/I76KA短路電流的沖擊。MCC柜單柜的回路數量多至22回，充分考慮了大電機容量發電廠，石化系統等行業自動化電動門(機)群的需要。

裝置與外部電纜的連接在電纜隔室中完成.電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便。同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。

抽屜單元有足夠數量的二次接插件(1單元以上為16對或32對.I/2單元為20對)，可滿足計算機接口和自控回路對接點數量的要求。

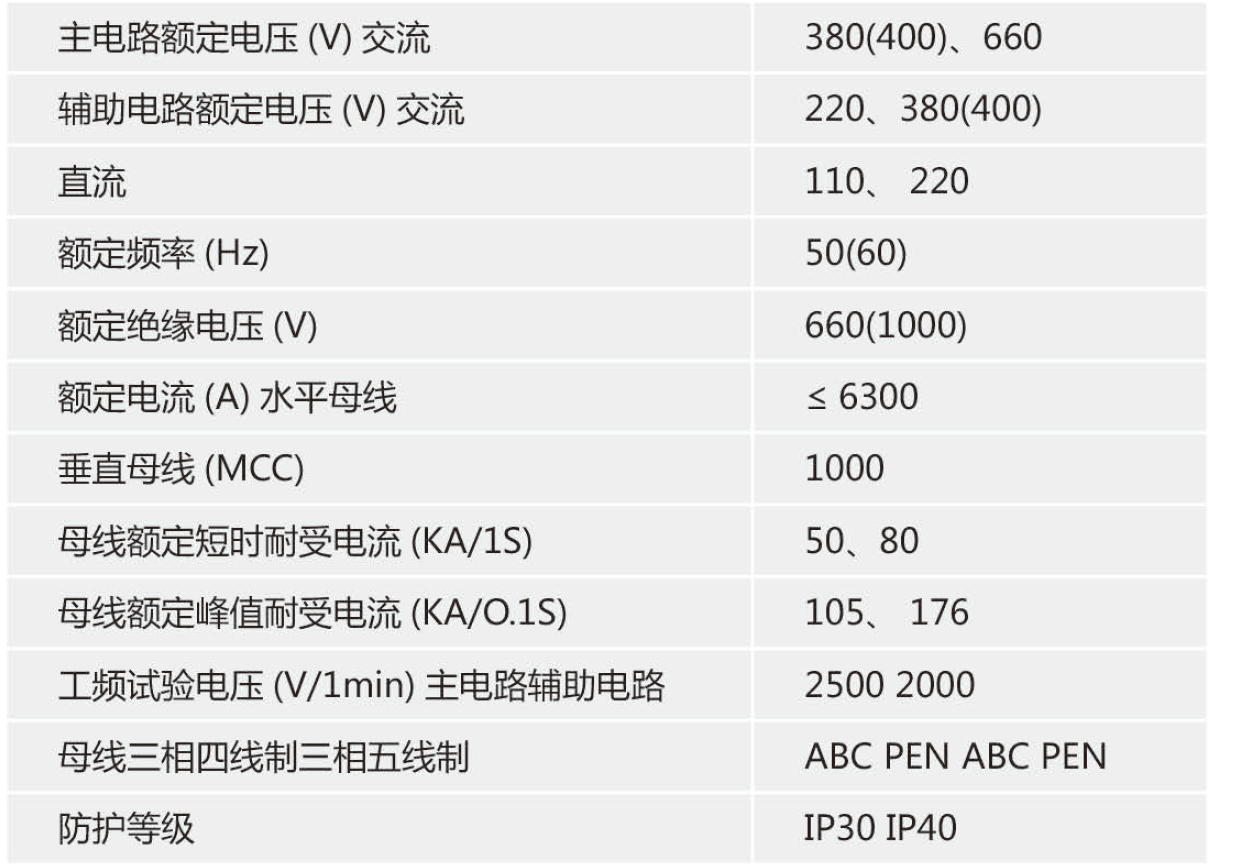

技術參數

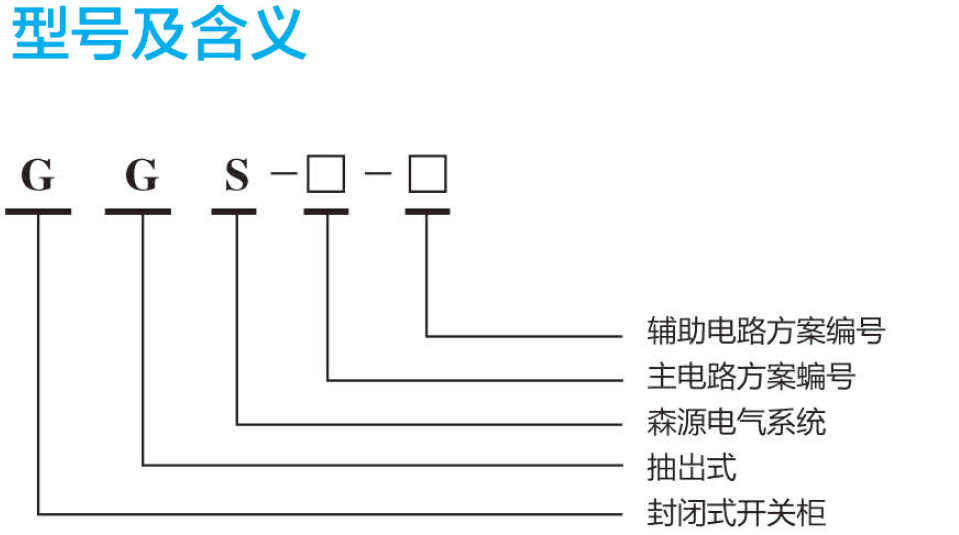

產品選型

產品應用

裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)HZ、額定工作電壓為380V、400V、660V,額定電流為6300A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
