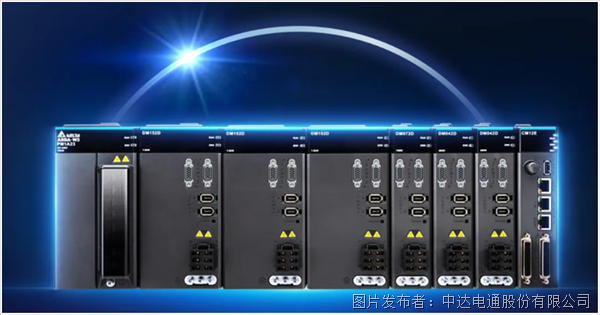

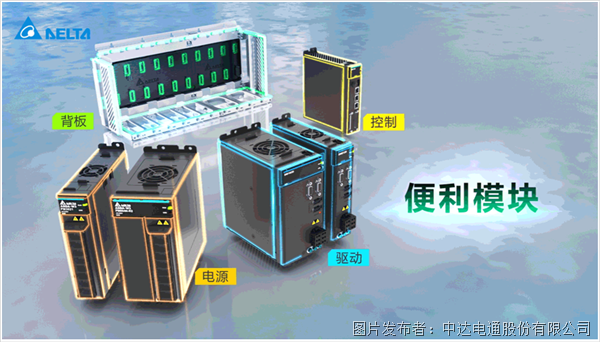

響應產業制造關鍵的多軸同步運動控制需求,臺達推出高階多軸交流伺服系統ASDA-W3系列,采用模塊化設計,內置共直流母線架構,以高性能、高分辨率、高響應等特點,以及高低頻抑振、摩擦力補償、全閉回路控制、自動調機等功能,超越單軸機種,提升高速多軸同步運動性能。
配置緊湊 空間資源自由
? 單一控制模塊可控制12軸電機
? 模塊間不需散熱空間,提升空間使用效率

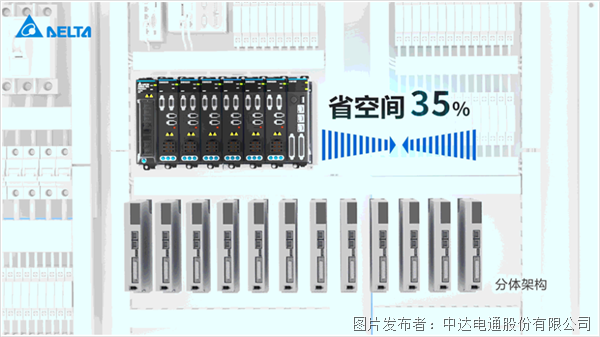

? 較單機架構,最高可節省35%的安裝空間
性能優異 開啟無限可能
? 高響應頻寬:3.5 kHz

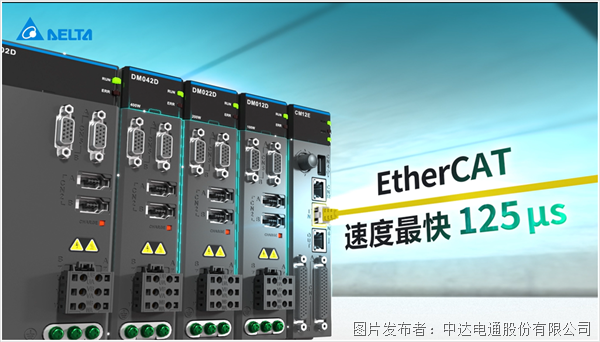

? 高速同步通訊:EtherCAT同步周期最短達125 μs (8 kHz)
? 高速同步背板:最大同步速度達 400M bps,模塊命令更新周期 62.5 μs
精簡配線 降低組裝時間
? 背板安裝,僅需加工背板鎖孔,減少開孔成本與時間
? 前方出線,減少上下空間,
? 模塊之間通過背板進行通訊,無需額外接線

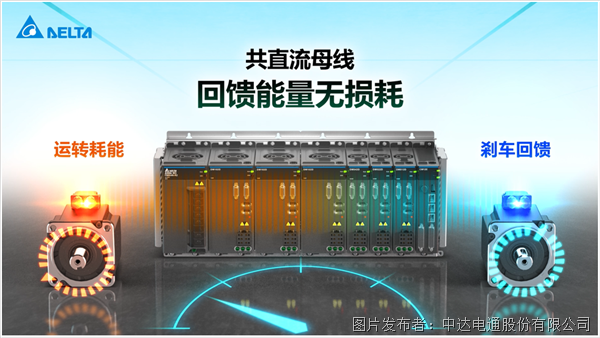

共直流母線 能源效率出色
? 共直流母線架構,提高能源使用效率,節能低碳
? 內部能量自動分配,減少剎車電阻使用,安全可靠

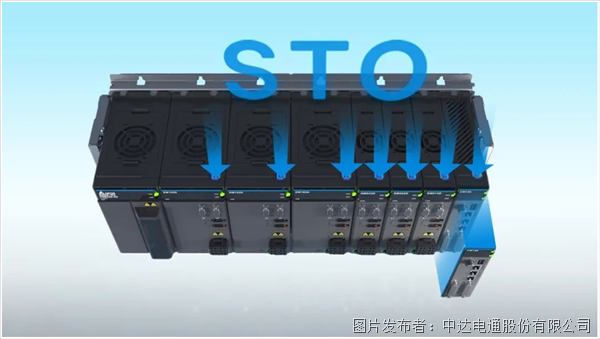

安全可靠,擁有STO認證
? 采用冗余式中央處理器與安全功能閉環設計
? 驅動模塊與控制模塊均具備 STO SIL3
豐富運控 功能豐富多樣

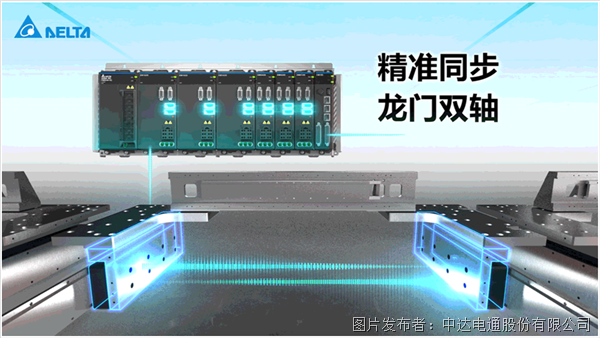

? 龍門控制:可任意選擇主軸并指定從軸跟隨,實現多組龍門運動;可在16kHz 速度下,控制主、從軸電機運動。
? PR模式:99 段 PR 供使用者靈活規劃單軸運動;具備復歸原點模式、位置 / 速度規劃 / 跳躍等參數設定。
? 探針功能:可抓取瞬時位置坐標,記錄當下位置;并根據抓取的瞬時位置進行運動控制的優化。
應用領域:
